Qubic System Przycisk Bezpieczeństwa

Name: Qubic System Przycisk Bezpieczeństwa
Brand: Qubic System
SKU: QS-SBML-1
Price: 346.34 PLN
Availability: BackOrder

Kod produktu: QS-SBML-1

346,34 zł

Wysyłka od 3 do 7 dni

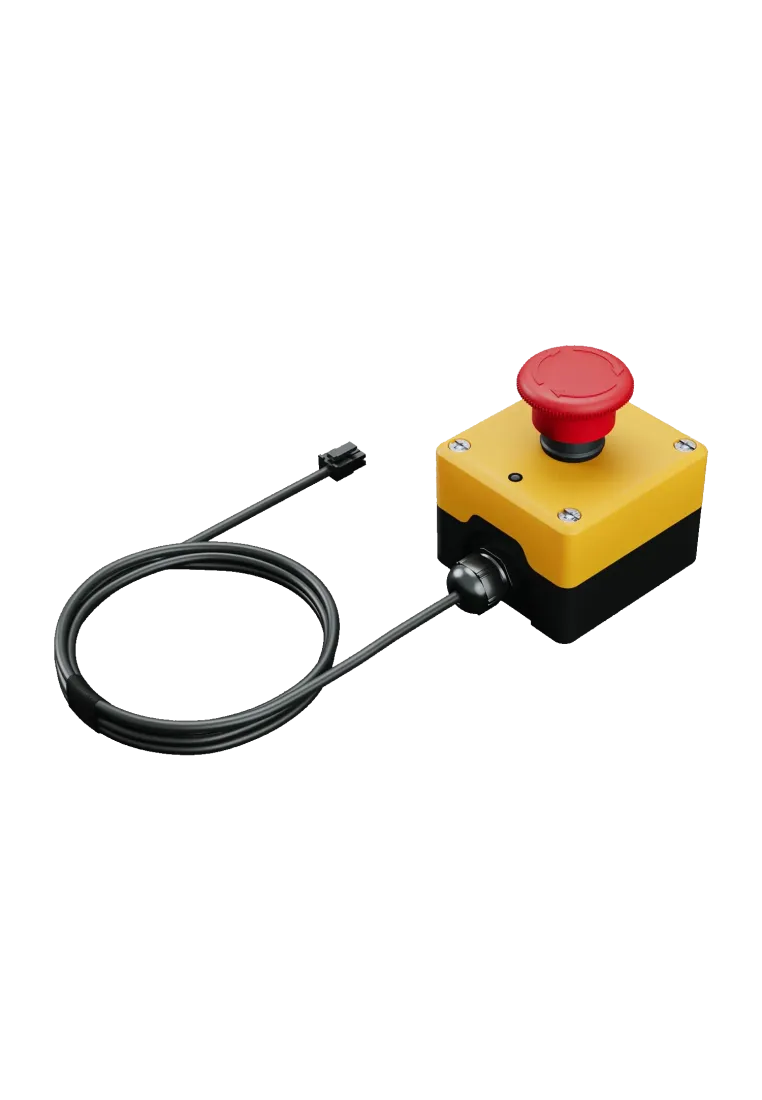

Qubic System Przycisk Bezpieczeństwa to przewodowy, dwustanowy element sterujący podsystemu MOTION-LOCK. Naciśnięcie przycisku natychmiast zatrzymuje pracę połączonych, zgodnych urządzeń Qubic System, a dwukanałowa konstrukcja monitoruje także stan okablowania. Dwa niezależne styki, podświetlenie LED oraz możliwość łączenia wielu urządzeń w jeden łańcuch ułatwiają kontrolowanie rozbudowanego stanowiska ruchowego.

Zapytaj o produkt

Otrzymasz 3,46 zł za każdą sztukę tego produktu do wykorzystania na kolejne zakupy.

Wysyłka w ciągu 24 godzin

Bezpieczne płatności

Zwrot w ciągu 30 dni

Dostawa od 0 zł

Dostępne akcesoria

Akcesoria Plug & Play

Qubic System QS-BT1

6 008,13 zł

Natychmiastowe zatrzymanie zgodnych urządzeń

MOTION-LOCK Switch daje użytkownikowi bezpośredni punkt kontroli nad pracą systemu ruchu. Naciśnięcie czerwonego przycisku wysyła sprzętowe polecenie zatrzymania do połączonych urządzeń, bez konieczności szukania funkcji w aplikacji albo grze.

Przycisk ma dwa wyraźne stany. Można go szybko nacisnąć, natomiast sposób zwalniania utrudnia przypadkowe ponowne uruchomienie ruchu. Producent zaleca zamontowanie urządzenia blisko kierowcy, w miejscu dostępnym bez zmiany pozycji w fotelu.

Dwukanałowy podsystem i kontrola okablowania

Podsystem MOTION-LOCK wykorzystuje dwa niezależne kanały. Jeśli jeden ze styków przycisku ulegnie awarii, drugi nadal może zatrzymać urządzenie. Układ rozpoznaje taką usterkę i przekazuje informację o błędzie.

Monitorowane jest również samo okablowanie MOTION-LOCK. System może wykryć odłączony, uszkodzony albo niewłaściwie podłączony przewód, dzięki czemu problem nie pozostaje niezauważony do chwili użycia przycisku.

Jeden łańcuch lub niezależne obwody

Wejścia i wyjścia MOTION-LOCK pozwalają połączyć wiele zgodnych urządzeń w jeden łańcuch. Jeden przycisk może wtedy zatrzymać całą konfigurację, obejmującą na przykład platformę ruchową, napinacz pasów i bazę kierownicy.

Jeżeli stanowisko wymaga bardziej szczegółowej kontroli, można przygotować oddzielne obwody. Pozwala to niezależnie blokować ruch platformy, QS-DD-20 albo QS-BT1 i pozostawiać aktywne tylko te elementy, które są potrzebne w danej sesji.

Kompaktowa obudowa, LED i przemysłowe komponenty

Obudowa ma 68 mm szerokości, 72 mm wysokości i 51,7 mm głębokości, a przycisk wystaje o 27 mm ponad jej powierzchnię. Rozstaw punktów montażowych 55 × 39,8 mm pomaga zaplanować miejsce na kokpicie. Wbudowana dioda LED miga podczas ruchu i świeci stale po zatrzymaniu.

Zastosowane komponenty spełniają wymagania IEC 60947-5-1 oraz VDE 0660, a każdy egzemplarz jest ręcznie testowany przed wysyłką. MOTION-LOCK służy do zatrzymywania zgodnych urządzeń, lecz nie zastępuje certyfikowanego układu bezpieczeństwa SIL/PL ani zewnętrznego odcięcia zasilania, jeśli wymaga go konkretna instalacja.

EAN13 5904121191171

Parametr	Dane
Nazwa produktu	Qubic System Przycisk Bezpieczeństwa
Oficjalna nazwa producenta	MOTION-LOCK Switch
SKU	QS-SBML-1
Typ produktu	Przewodowy, dwustanowy przycisk zatrzymania ruchu
Obsługiwany podsystem	Qubic System MOTION-LOCK
Sposób działania	Sprzętowe zatrzymanie pracy połączonych, zgodnych urządzeń po naciśnięciu
Architektura systemu	Dwukanałowa, sprzętowo-programowa
Styki elektryczne	Dwa niezależne styki; awaria jednego nie uniemożliwia zatrzymania urządzenia i jest wykrywana przez podsystem
Monitorowanie przewodów	Wykrywanie braku połączenia, uszkodzenia lub nieprawidłowego podłączenia przewodów MOTION-LOCK
Sygnalizacja LED	Miganie podczas ruchu urządzenia; światło ciągłe po zatrzymaniu
Łączenie urządzeń	Łańcuch przez połączenia wejściowe i wyjściowe; możliwość tworzenia niezależnych obwodów
Liczba urządzeń w łańcuchu	Praktycznie nieograniczona według producenta, bez obniżania wydajności ani niezawodności podsystemu
Wymiary obudowy	68 × 72 × 51,7 mm
Wysunięcie przycisku ponad obudowę	27 mm
Rozstaw punktów montażowych	55 × 39,8 mm
Normy komponentów przycisku	IEC 60947-5-1 oraz VDE 0660
Kontrola jakości	Każdy egzemplarz testowany ręcznie przed wysyłką
Kraj produkcji	Polska, Unia Europejska

Urządzenie	Kompatybilność	Uwagi
Qubic System QS-210	Tak	Przycisk jest standardowo dołączany do platformy
Qubic System QS-220	Tak	Przycisk jest standardowo dołączany do platformy
Qubic System QS-S25	Tak	Przycisk jest standardowo dołączany do systemu
Qubic System QS-V20	Tak	Przycisk jest standardowo dołączany do systemu
Qubic System QS-BT1	Tak	Akcesorium opcjonalne; QS-BT1 może działać bez osobnego przycisku
Qubic System QS-CH2	Tak	Akcesorium opcjonalne; urządzenie zwykle łączy się z układem QS-210 lub QS-220, dlatego dodatkowy przycisk zazwyczaj nie jest potrzebny
Qubic System QS-DD-20	Tak	Może pracować w tym samym łańcuchu albo w niezależnym obwodzie MOTION-LOCK
Inne urządzenia Qubic System	Warunkowo	Wymagany podsystem MOTION-LOCK; zgodność konkretnej wersji sprzętowej i ewentualnego adaptera należy sprawdzić w aktualnym przewodniku producenta

1. Do czego służy Qubic System Przycisk Bezpieczeństwa?

Po naciśnięciu zatrzymuje pracę połączonych urządzeń zgodnych z podsystemem MOTION-LOCK. Może sterować pojedynczym urządzeniem albo całym łańcuchem elementów stanowiska.

2. Czy przycisk działa sprzętowo?

Tak. MOTION-LOCK wykorzystuje rozwiązania sprzętowe i programowe, a polecenie zatrzymania jest realizowane bezpośrednio przez podsystem. Dzięki temu reakcja nie zależy od obsługi przycisku w grze.

3. Z jakimi urządzeniami współpracuje?

Ze wszystkimi urządzeniami Qubic System wyposażonymi w podsystem MOTION-LOCK. Producent potwierdza zgodność między innymi z QS-210, QS-220, QS-S25, QS-V20, QS-BT1, QS-CH2 oraz QS-DD-20.

4. Czy przycisk jest dołączany do platform Qubic System?

Tak, jest standardowym elementem między innymi systemów QS-210, QS-220, QS-S25 i QS-V20. Oddzielny egzemplarz jest przydatny jako część zamienna albo dodatkowy punkt kontroli zgodnej konfiguracji.

5. Czy jednym przyciskiem można zatrzymać kilka urządzeń?

Tak. Urządzenia można połączyć szeregowo przez wejścia i wyjścia MOTION-LOCK. Producent określa liczbę elementów w takim łańcuchu jako praktycznie nieograniczoną.

6. Czy można utworzyć niezależne obwody MOTION-LOCK?

Tak. Pozwala to osobno zatrzymywać wybrane grupy urządzeń, na przykład platformę ruchową, bazę kierownicy QS-DD-20 oraz napinacz pasów QS-BT1.

7. Co daje konstrukcja z dwoma stykami?

Dwa niezależne styki tworzą dwa kanały kontroli. Jeśli jeden styk ulegnie awarii, drugi nadal zatrzyma urządzenie, a podsystem MOTION-LOCK wykryje i zgłosi usterkę.

8. Co sygnalizuje dioda LED?

Dioda miga podczas ruchu urządzenia. Po zatrzymaniu systemu świeci światłem ciągłym, co pozwala szybko rozpoznać aktualny stan.

9. Gdzie należy zamontować przycisk i jak często go sprawdzać?

Powinien znajdować się blisko użytkownika, w łatwo dostępnym miejscu. Producent zaleca przeprowadzenie testu działania co najmniej raz w miesiącu oraz przed użyciem po zmianach w okablowaniu.

10. Czy MOTION-LOCK zastępuje certyfikowany wyłącznik awaryjny odcinający zasilanie?

Nie. Wejście MOTION-LOCK nie ma klasyfikacji SIL ani PL i nie gwarantuje bezpieczeństwa funkcjonalnego. Służy do zatrzymania pracy zgodnych urządzeń; instalacja wymagająca certyfikowanego odcięcia energii musi korzystać z odpowiednio zaprojektowanych zewnętrznych zabezpieczeń.

11. Jaka długa jest gwarancja na produkty Qubic Systems?

Simline jest największym autoryzowanym dystrybutorem marki Qubic Systems w Polsce oraz Europie. Jako autoryzowany partner marki Qubic Systems wszystkie produkty tej marki objęte są pełną ochroną gwarancyjną do 2 lat na terenie Unii Europejskiej zgodnie z warunkami gwarancji Qubic Systems.

12. Jak złożyć reklamację na produkt marki Qubic Systems?

Simline.eu jest autoryzowanym partnerem Qubic Systems, dlatego też pośredniczymy w procesie gwarancyjnym i zajmujemy się zgłoszeniami. Prosimy jedynie o zgłoszenie mailowe na support@simline.eu lub qubicsystem@simline.eu z dowodami w postaci zdjęć i filmów przedstawiających wadę wraz z opisem oraz o spakowanie sprzętu.
