Qubic System Mocowanie Dla QS-BT1 wszystkie warianty

Qubic System Mocowanie Dla QS-BT1 wariant MPV3

Qubic System Mocowanie Dla QS-BT1

Name: Qubic System Mocowanie Dla QS-BT1
Brand: Qubic System
SKU: 1514
Price: 346.34 PLN
Availability: BackOrder

Kod produktu: QS-BT1-NLR-MPV3

346,34 zł

Wysyłka od 3 do 7 dni

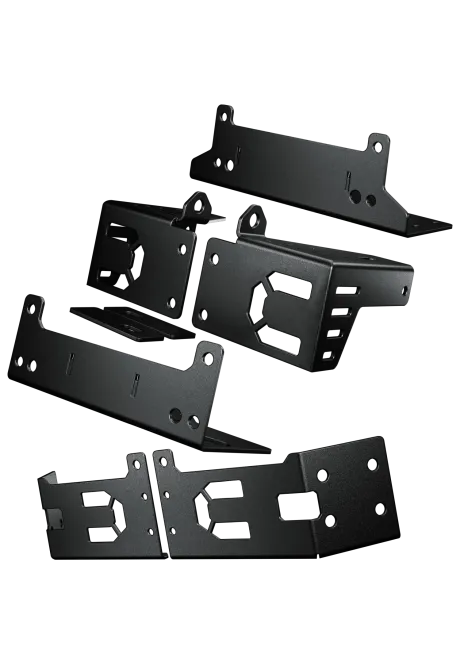

Qubic System Mocowanie Dla QS-BT1 pozwala zamocować napinacz pasów do wybranej platformy lub kokpitu bez przerabiania ich konstrukcji. Dostępne są cztery warianty: QS-CH1, QS-V20, QS-S25 oraz NLR Motion Platform V3. Każdy komplet ma inny kształt i zawartość, dlatego wariant należy dobrać do posiadanego stanowiska. Napinacz pasów Qubic System QS-BT1 nie jest częścią produktu.

Wariant Mocowania Qubic QS-BT1

MPV3
CH1
V20
S25

Zapytaj o produkt

Otrzymasz 3,46 zł za każdą sztukę tego produktu do wykorzystania na kolejne zakupy.

Wysyłka w ciągu 24 godzin

Bezpieczne płatności

Zwrot w ciągu 30 dni

Dostawa od 0 zł

MONTAŻ QS-BT1 W KOKPICIE QS-CH1

Wariant QS-CH1 składa się z dwóch osobnych wsporników, które trafiają pomiędzy tylną część podstawy kokpitu a mocowania tylnych siłowników QS-210 lub QS-220. Lewy i prawy element mają określone położenie i nie można zamieniać ich stronami. Dolna krawędź każdego wspornika musi być skierowana w dół.

Podczas montażu odkręca się tylne siłowniki, osadza wsporniki i ponownie skręca konstrukcję. Śruby mocujące siłowniki producent zaleca dokręcić momentem 25 Nm. QS-BT1 mocuje się następnie przy użyciu elementów dostarczanych z napinaczem, z maksymalnym momentem 10 Nm dla śrub M8 x 40 DIN 913.

MONTAŻ QS-BT1 NA PLATFORMIE QS-V20

Wersja QS-V20 zawiera jeden szeroki wspornik, który przykręca się do tylnej części ramy platformy. Montaż wykorzystuje istniejące punkty konstrukcji QS-V20. W niektórych egzemplarzach dla łatwiejszego dostępu można najpierw zdemontować tylną płytę z logo, a po zakończeniu pracy założyć ją ponownie.

W zestawie wariantu znajdują się cztery śruby M8 x 25 oraz po dwie nakrętki i podkładki M8. Cztery punkty mocujące wspornik do platformy należy dokręcić momentem 23 Nm. Napinacz osadza się na wsporniku za pomocą śrub M8 x 40, które są częścią fabrycznego zestawu QS-BT1.

MONTAŻ QS-BT1 NA PLATFORMIE QS-S25

Wariant QS-S25 mocuje napinacz z tyłu ramy platformy. Pojedynczy wspornik układa się płasko na konstrukcji, a cztery śruby przechodzą przez przygotowane otwory. Nakrętki dokręca się od spodu, dlatego przed rozpoczęciem pracy trzeba zapewnić sobie dostęp do tylnej części ramy.

Komplet obejmuje wspornik, cztery śruby M8 x 35, cztery nakrętki M8 oraz cztery podkładki. Po ustawieniu elementu śruby mocujące do ramy dokręca się momentem 23 Nm. Śruby łączące QS-BT1 ze wspornikiem nie powinny przekroczyć momentu 10 Nm.

MONTAŻ QS-BT1 NA NEXT LEVEL RACING MOTION PLATFORM V3

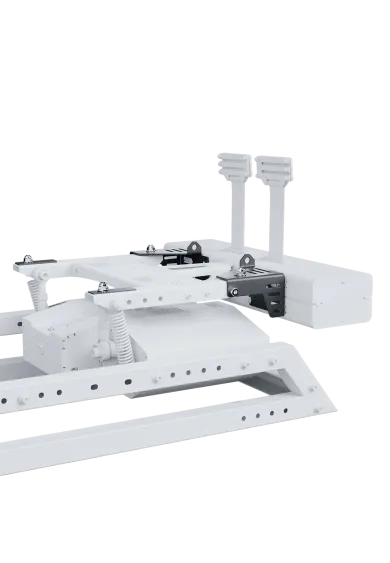

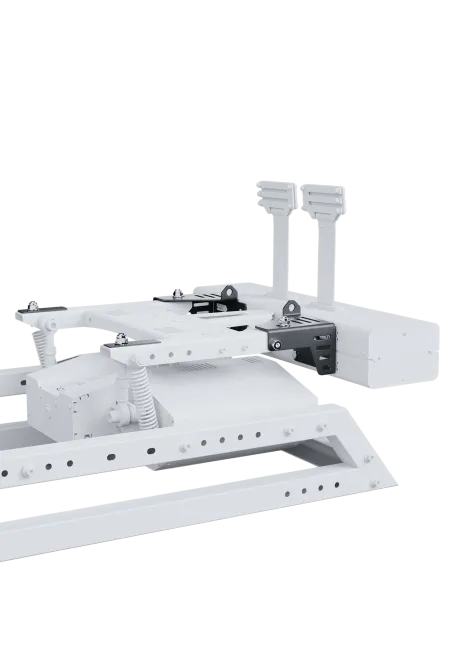

Wariant NLR MPV3 zawiera dwa różne wsporniki i dwa dystanse. Elementy umieszcza się pomiędzy ruchomą górną ramą Motion Platform V3 a mocowaniem lub szynami fotela. Napinacz musi poruszać się razem z fotelem, dlatego nie wolno przykręcać go do nieruchomej części kokpitu ani korzystać ze standardowego uchwytu Buttkicker Gamer 2.

Komplet montażowy zawiera dwie śruby M8 x 55, cztery śruby M8 x 25, sześć nakrętek i sześć podkładek. Połączenie ramy z mocowaniem fotela dokręca się momentem 23 Nm. Po dodaniu QS-BT1 producent ogranicza maksymalną masę użytkownika platformy NLR Motion Platform V3 do 115 kg.

EAN13 5904121191218

Wariant	Konstrukcja zestawu	Moment dokręcania połączenia z platformą	Moment dokręcania przy QS-BT1
QS-CH1	2 wsporniki, lewy i prawy	25 Nm dla śrub tylnych siłowników	Maks. 10 Nm
QS-V20	1 wspornik	23 Nm	Maks. 10 Nm
QS-S25	1 wspornik	23 Nm	Maks. 10 Nm
NLR MPV3	2 wsporniki i 2 dystanse	23 Nm	Maks. 10 Nm
Wymiary zestawów	Producent nie publikuje zbiorczych wymiarów poszczególnych kompletów montażowych
Masa zestawów	Producent nie publikuje masy poszczególnych kompletów montażowych

Wybrany wariant	Kompatybilne stanowisko	Miejsce montażu	Ważna informacja
QS-CH1	Kokpit Qubic System QS-CH1 z tylnymi siłownikami QS-210 lub QS-220	Przy mocowaniach tylnych siłowników	Lewy i prawy wspornik nie są zamienne
QS-V20	Platforma Qubic System QS-V20	Tylna część ramy platformy	Wspornik korzysta z istniejących punktów konstrukcji
QS-S25	Platforma Qubic System QS-S25	Tylna część ramy platformy	Podczas montażu potrzebny jest dostęp do nakrętek od spodu
NLR MPV3	Next Level Racing Motion Platform V3	Ruchoma górna rama, pod mocowaniem lub szynami fotela	Maksymalna masa użytkownika po instalacji QS-BT1 wynosi 115 kg
Inne kokpity z profili aluminiowych	Nie w ramach tych czterech wariantów	Wymagany uniwersalny adapter dostarczany z QS-BT1 lub inne zatwierdzone rozwiązanie	Nie należy dobierać wariantu wyłącznie na podstawie podobnego kształtu ramy

Wariant	Zawartość kompletu montażowego
QS-CH1	2 wsporniki montażowe: lewy i prawy
QS-V20	1 wspornik, 4 śruby M8 x 25 DIN 912, 2 nakrętki M8 DIN 985, 2 podkładki A8,4 DIN 125
QS-S25	1 wspornik, 4 śruby M8 x 35 DIN 912, 4 nakrętki M8 DIN 985, 4 podkładki A8,4 DIN 125
NLR MPV3	2 wsporniki, 2 dystanse, 2 śruby M8 x 55 DIN 912, 4 śruby M8 x 25 DIN 912, 6 nakrętek M8 DIN 985, 6 podkładek A8,4 DIN 125
Poza zestawem	Napinacz pasów QS-BT1, pasy, platforma lub kokpit oraz narzędzia montażowe

1. Do czego służy Qubic System Mocowanie Dla QS-BT1?

To dedykowany komplet wsporników potrzebny do zamocowania napinacza pasów QS-BT1 na jednym z czterech obsługiwanych stanowisk.

2. Jakie warianty montażu są dostępne?

Dostępne są osobne wersje dla QS-CH1, QS-V20, QS-S25 oraz Next Level Racing Motion Platform V3.

3. Czy jeden wariant pasuje do wszystkich czterech platform?

Nie. Każdy wariant ma inną geometrię i zawartość. Należy wybrać dokładnie tę wersję, która odpowiada posiadanemu stanowisku.

4. Czy napinacz pasów QS-BT1 jest w zestawie?

Nie. Produkt obejmuje wyłącznie wybrany komplet montażowy. QS-BT1, pasy, kokpit i platforma są sprzedawane oddzielnie.

5. Czy wersja QS-CH1 współpracuje z siłownikami QS-210 i QS-220?

Tak. Wsporniki umieszcza się przy mocowaniach tylnych siłowników QS-210 lub QS-220 zastosowanych w kokpicie QS-CH1.

6. Gdzie montuje się QS-BT1 na NLR Motion Platform V3?

Na ruchomej górnej ramie, pomiędzy platformą a mocowaniem lub szynami fotela. Napinacza nie wolno przykręcać do nieruchomej części kokpitu.

7. Czy z wersją NLR MPV3 można użyć uchwytu Buttkicker Gamer 2?

Nie. Producent wyraźnie zabrania używania standardowego uchwytu Buttkicker Gamer 2 przy tej instalacji.

8. Czy instalacja QS-BT1 zmienia limit masy NLR Motion Platform V3?

Tak. Po zamontowaniu QS-BT1 maksymalna masa użytkownika tej platformy wynosi 115 kg.

9. Jak mocno dokręcić QS-BT1 do wspornika?

Śruby M8 x 40 DIN 913 wkręcane w napinacz należy dokręcić momentem nie większym niż 10 Nm.

10. Czy komplet pasuje do zwykłego kokpitu z profili aluminiowych?

Nie należy tego zakładać. Do standardowego kokpitu profilowego QS-BT1 wykorzystuje uniwersalne adaptery dostarczane z napinaczem, a nie jeden z czterech opisanych tutaj wariantów.

11. Jaka długa jest gwarancja na produkty Qubic Systems?

Simline jest największym autoryzowanym dystrybutorem marki Qubic Systems w Polsce oraz Europie. Jako autoryzowany partner marki Qubic Systems wszystkie produkty tej marki objęte są pełną ochroną gwarancyjną do 2 lat na terenie Unii Europejskiej zgodnie z warunkami gwarancji Qubic Systems.

12. Jak złożyć reklamację na produkt marki Qubic Systems?

Simline.eu jest autoryzowanym partnerem Qubic Systems, dlatego też pośredniczymy w procesie gwarancyjnym i zajmujemy się zgłoszeniami. Prosimy jedynie o zgłoszenie mailowe na support@simline.eu lub qubicsystems@simline.eu z dowodami w postaci zdjęć i filmów przedstawiających wadę wraz z opisem oraz o spakowanie sprzętu.
